氣動球閥

多儀閥門球閥氣動球閥系列
氣動高壓球閥

氣動高壓球閥

  • 閥門型號:Q641Y,Q647Y,Q611N
  • 通徑規格:法蘭DN15~DN300,螺紋1/2
  • 結構形式:O型直通式
  • 閥體材質:A105、不銹鋼304、316、316L等
  • 公稱壓力:PN100、PN160、PN250
  • 適用溫度:-20~450℃
  • 應用范圍:液壓油、水、高壓氣體、蒸汽、腐蝕性介質
  • 產品特點:經過硬質及防腐處理,具有極好的耐壓耐磨性能
氣動高壓球閥概述:



氣動高壓球閥由法蘭/內螺紋鍛造高壓球閥與氣動執行器組成,閥體材質均經過硬質及防腐處理,提高了閥體的強度,具有極好的耐壓耐磨的優點。氣動高壓球閥采用三段式閥體,使結構更加緊湊且便于裝配,適用于液壓油,水,高壓氣體等介質。可配以閥門定位器輸入4-20mA的模擬信號從而控制球芯運轉的開度大小,實現對介質壓力、流量、溫度等參數的調節控制。

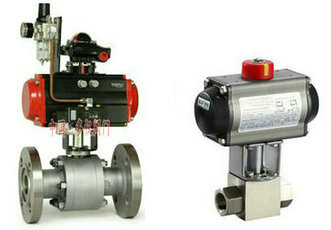

氣動高壓球閥圖片
氣動法蘭高壓球閥                       氣動內螺紋高壓球閥
氣動高壓球閥應用:

1.閥體采用鍛造工藝加工而成,提高了材料的強度,避免鑄件的氣孔,沙眼等缺陷。
2.密封圈采用尼龍材料,比聚四氟乙烯承受壓力更高,使用壽命長,密封性好。
3.高壓氣動球閥即使在最大工作壓力下,也能夠保持閥門結構的抗壓均勻性。
4.廣泛應用于化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。



氣動高壓球閥技術參數:

公稱通徑DN15~DN300(mm) 1/2"~12"
公稱壓力10.0、16.0、20.0、25.0MPa
連接方式法蘭式、螺紋、焊接
閥體形式鍛造閥體
氣源氣壓 壓縮空氣4-7bar(可帶手輪)
閥體材質A105、不銹鋼304、316、316L等
閥芯材質 不銹鋼316L、316、304
適用介質油品燃氣、水蒸汽等
執行機構單作用(彈簧復位),雙作用(氣開氣關式)
控制方式開關型(兩位開關控制)、調節型(閥門定位器4-20mA等)

氣動高壓球閥結構圖:

作用形式:
單作用執行機構、雙作用執行機構
供氣壓力:
0.4~0.7MPa
氣源接口:
G1/4"、G1/8"、G3/8"、G1/2"
環境溫度:
-30~+70℃
可配附件:
定位器、電磁閥、空氣過濾減壓器、保位閥
 行程開關、閥位傳送器、手輪機構等

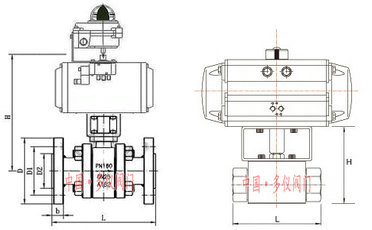

氣動高壓球閥結構圖
氣動法蘭高壓球閥結構                    氣動內螺紋高壓球閥結構



氣動高壓球閥性能規范:

公稱通徑DN(mm)DN15-3001/2"~12"
公稱壓力PN(MPa)1.62.54.06.410.016.025.01503004006009001500
試驗壓力強度試驗2.43.756.09.615.024.037.53.17.810.215.323.138.4
密封試驗1.762.754.47.0411.017.627.52.25.67.511.216.828.1
低壓氣密試驗0.4~0.7
適用介質水、油品、蒸氣、腐蝕性類(常溫常壓或高溫高壓)


注:該高壓閥門為訂做產品,標準及各連接尺寸都不相同,以上信息及圖片僅供參考,所有外型結構尺寸以工程師設計為準,如需要詳細連接尺寸及技術書資料,請直接聯系我們。
