氣動截止閥型號編制表示方法

時間:2017-08-01 11:15:12   來源:多儀閥門   點擊:0

氣動截止閥是通過壓縮空氣對管道介質進行開啟和關閉,動作速度相對會較快一些,選用不同的材質和密封,可適用于各種壓力,溫度及介質工況,且密封可靠,性能優良。但由于氣動截止閥的種類較多,且結構形式多變,用戶在選擇氣動截止閥時,應當熟悉其型號編制表示方法,以免出現選錯型,換貨退貨等問題!

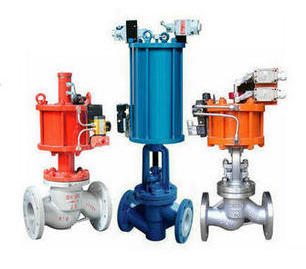

氣動截止閥類別

氣動截止閥型號編制說明由截止閥類型,驅動方式,連接方式,結構形式,密封材料,公稱壓力,閥體材料等代號來表示,主要是針對現有的氣動截止閥產品做型號說明,如定做的截止閥產品在材質、結構發生變化時,請根據閥門編制方法中進行選型。

氣動截止閥型號編制表示方法:

截止閥附加代號:W表示波紋管、D表示低溫、B表示保溫;

1)截止閥類別代號:J表示截止閥;
2)截止閥傳動方式:手動無代號、5傘齒輪、6氣動、9電動;
3)截止閥連接方式:4法蘭連接、6焊接;
4)截止閥結構形式:1直通式、2 Z型直通、3三通、4角式、5 Y型直流式、6平衡直通式、7平衡角式、8針型;
5)截止閥密封材質:F氟橡膠、H不銹鋼、N尼龍塑料、Y硬質合金、M蒙乃爾合金、W閥體直接加工;
6)截止閥公稱壓力:16表示壓力1.6mpa就是十六公斤的意思,PN1.6-32mpa、IN150LB-1500LB、5-63K;
7)截止閥閥體材料:A鈦合金、C碳鋼、I鉻鉬鋼、P不銹鋼304、R不銹鋼316;

氣動截止閥型號編制舉例說明:


1、W:表示波紋管
2、J:表示截止閥;
3、6:表示傳動方式為氣動;
4、4:連接方式為法蘭連接;
5、1:結構形式為直通流道;
6、H:密封副材料不銹鋼硬密封;
7、16:表示公稱壓力為1.6MPa;
8、C:表示閥體材料為碳鋼。

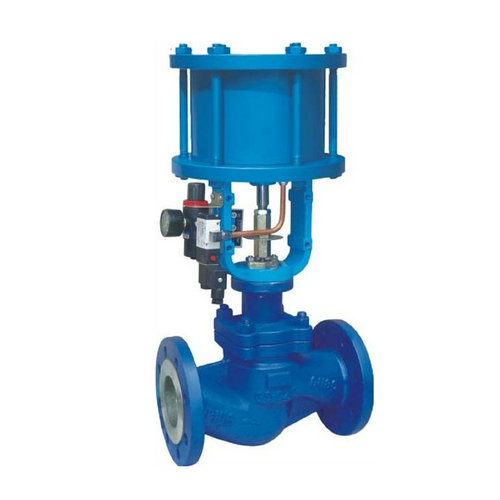

氣動波紋管截止閥

?
