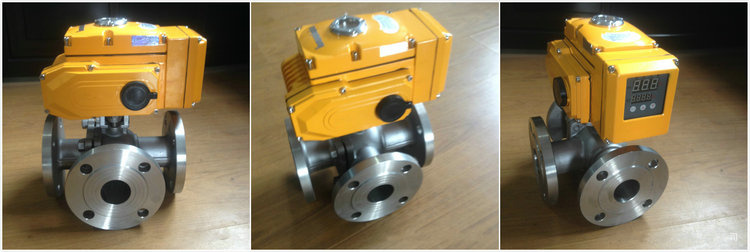

不銹鋼電動（T/L型）三通調節球閥圖片
時間：2017-11-22 10:31:18 來源：多儀閥門 點擊：0次
電動三通調節球閥是一種旋轉類切斷調節閥門，在管路中主要用來做切斷、分配和改變介質的流動方向，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點，廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。電動三通調節球閥有T型和L型，T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用，L三通球閥型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。
電動三通調節球閥技術指標：
1，接受控制信號0～10mA.DC、4～20mA.DC或1～5V.DC；
2，按鍵選擇：(1)、輸入信號中斷時：“中斷”模態（開、停、關）；(2)、正逆動作選擇；(3)、控制精度選擇。
3，電動裝置全開、全閉位置自動定位標定，方便準確。
4，按輸入信號和電動裝置位置進行智能步距調整自動定位，抑制振蕩，精度高。
5，輸出電動裝置位置信號4~20mA.DC對應電動裝置全閉、全開。
電動三通調節球閥技術參數：
|
公稱通徑 |
DN10～DN200(mm) |
|
公稱壓力 |
PN1.0、1.6、2.5、4.0、6.4MPa |
|
驅動形式 |
電源電壓220V，380V |
|
連接方式 |
法蘭式、內螺紋 |
|
結構形式 |
L型三通閥體、T型三通閥體
|
|
動作范圍 |
軟密封：0～180°；硬密封：30℃～450℃ |
|
使用溫度 |
PTFE:-29～+178℃，PPL:-29～+300℃
|
|
適用介質 |
水、蒸汽、液體、油品、腐蝕性介質等 |
|
控制方式 |
開關模式，調節型（定位器4-20mA模擬信號） |

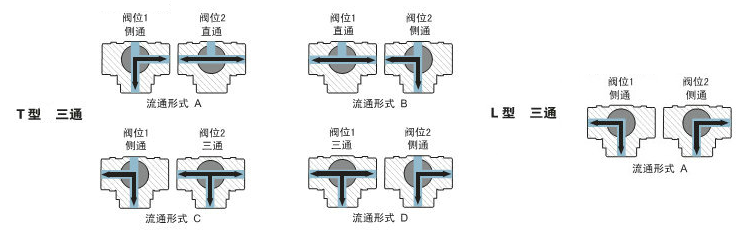

電動三通調節球閥換向原理圖：
T型閥芯孔道可使三條正交的管道互相連通或切換，起分流或合流作用；L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。
